Introductie
Nadat ik al bijna 15 jaar lang playstation spellen speel vond ik het wel eens tijd om iets memorabels te maken van al die jaren gamen op mijn favoriete gaming console.
Requirements (Benodigdheden)
- Polymethylmethacrylaat (PMMA) helder 5 mm
- Berkenhout 3 mm
-
LED RGB Strip-Addressable - 1 meter
- Secondelijm
- Houtlijm
- Jumper wires male to female
- Jumper wires male to male
-
Sencys metaalschroef verzonken kop en moer gegalvaniseerd M6 16 mm
- Arduino Uno
- Dubbelzijdig tape
- Tyraps
- Lasersnijmachine (Student)
- Abode Illustrator (Student)
- Autodesk Inventor (Student)
- Soldeerbout
- Soldeertin
- Lijmpistool
Stappenplan
1. Als eerst zoek ik naar een wallpaper die ik mooi op het acrylaat kan graveren.
*De bronvermelding is geïmplementeerd in het bijgevoegde plaatje.
2. Vervolgens heb ik het plaatje aangepast naar mijn project door de symbolen naast elkaar te plaatsen. Als u kijkt naar de Playstation symbolen op de onderstaande hyperlink dan ziet u dat ik de symbolen op mijn PS4 controller tegen de klok in heb gesorteerd.

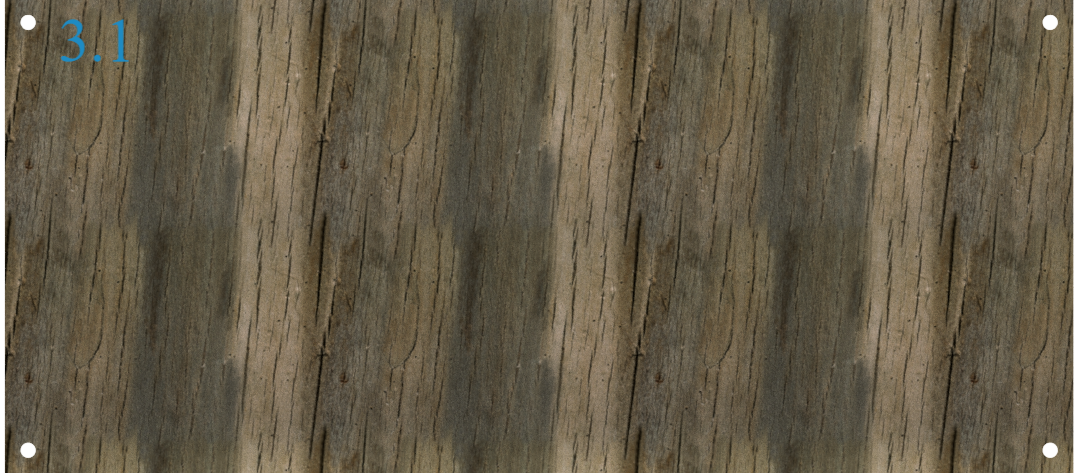

3. In Autodesk Inventor heb ik mijn onderdelen in 3 lagen verdeeld.
- De plaat die ik aan de muur wil bevestigen
- De plaat waar ik mijn led-lampjes in wil installeren
- De plaat waar ik de Playstation symbolen op wil graveren
4. Vervolgens heb ik in Autodesk Inventor de symbolen in mijn tekening gecentreerd, zodat ik makkelijk zelf kan bepalen waar de led-lampjes geïnstalleerd moeten worden. (zie afbeelding 3.2)
5. Nadat ik klaar ben met het tekenen van mijn platen bereid ik ze voor om door de lasersnijmachine gesneden te worden. Vanaf dit moment exporteer ik mijn tekeningen als een '.dxf' bestand. Een '.dxf' bestand is het soort formaat bestand dat de lasersnijmachine kan lezen voordat er iets gesneden kan worden.
6. Als laatst heb ik voor het voorbereiden van de tekeningen met Abode Illustrator de tekeningen geïmporteerd. Met Abode Illustrator heb ik dus dat effect kunnen maken wat u kunt zien aan de voorkant samen met de Playstation symbolen.
7. Nadat alles gesneden en gegraveerd is met de lasersnijmachine monteer ik alle lagen op chronologische volgorde aan mijn muur. De muur in mijn kamer is nogal slecht dus moet ik op een creatieve manier mijn lagen aan de muur bevestigen zonder gaten te boren.
Voor het monteren van de eerste laag heb ik op alle hoekpunten van laag 1 een druppel secondelijm gebruikt en het vervolgens tegen de muur aangedrukt, zodat het voorlopig goed op zijn plek blijft staat. Om het echt stevig aan de muur te bevestigen heb ik vanaf de buitencontour een spoor van houtlijm gezet, zodat laag 1 niet zomaar tijdens het monteren eraf valt.
8. Voor laag 2 moet ik eerst de led-lampjes op de houten plaat installeren voordat het bevestigd wordt aan de muur. Nadat alle led-lampjes geïnstalleerd zijn op laag 2 heb ik met een lijmpistool de led-lampjes vastgemaakt.(zie afbeelding 8)
*In project DIY meubel kast 2020 (IKEA hack) zie je dat ik mijn Arduino Uno heb gemonteerd op 1 van mijn kisten. Vanaf dat punt heb ik de bekabeling naar mijn kunstwerk verbonden.
9. Tot slot heb ik laag 3 op laag 2 gemonteerd d.m.v. bouten en moeren.
Arduino code
Kosten
| Product | Aantal | Bron | Prijs |
|---|---|---|---|
| 5 mm PMMA helder 470 bij 220 mm | 1 | https://bouwplastics.nl | € 8,01 |
| 3 mm berkenhout 600 bij 450 mm | 2 | https://www.laserbeest.nl | € 10,06 |
| RGB LED strip adresseerbaar 1 m | 1 | https://www.kiwi-electronics.nl | € 12,50 |
| Secondelijm | 1 | https://www.gamma.nl | € 3,29 |
| Bison houtlijm flacon 250 gram | 1 | https://www.gamma.nl | € 5,49 |
| Jumper wires male to male | 1 | https://reprapworld.nl | € 3,75 |
| Jumper wires male to female | 1 | https://reprapworld.nl | € 3,75 |
| Metaalschroef en moer M6 16 mm 10 stuks | 1 | https://www.praxis.nl | € 2,49 |
| Arduino Uno | 1 | https://www.bol.com | € 26,85 |
| Dubbelzijdig tape 12 mm bij 2 m | 1 | https://www.hobbyvision.nl | € 0,99 |
| Kabelbinders (Tyraps) | 1 | https://www.action.com | € 0,99 |
| Soldeerbout | 1 | https://www.conrad.nl | € 11,15 |
| Soldeertin (S-Sn60Pb40) 0,5 mm 100g | 1 | https://www.radiotwenthe.nl/ | € 7,95 |
| Lijmpistool 70 Watt | 1 | https://www.action.com/nl-nl/p/ferm-lijmpistool/ | € 3,99 |
| Totaal | € 101,26 |
Gereedschappen en machines zoals de lasersnijmachine en Autodesk Inventor, zijn allemaal voordelen als je een student bent van het ROC Mondriaan, die de opleiding Technical Engineering Mechatronica volgt. Denk eraan dat als u dit precies wilt namaken moet u een lasersnijmachine bezitten, of in samenwerking gaan met bedrijven die gespecialiseerd zijn in lasersnijmachines.
